Môn học: Nhập môn Mạng máy tính - IT005

Lab 4 - Bấm cáp mạng

(Crimping RJ45 Cable)

GVHD: ThS. Đỗ Thị Hương Lan

A. Tổng quan

1. Mục tiêu

2. Môi trường và công cụ

B. Thực hành

1. Tìm hiểu về chuẩn T-568A và T-568B

Sinh viên tìm hiểu về 2 chuẩn bấm dây mạng thông dụng

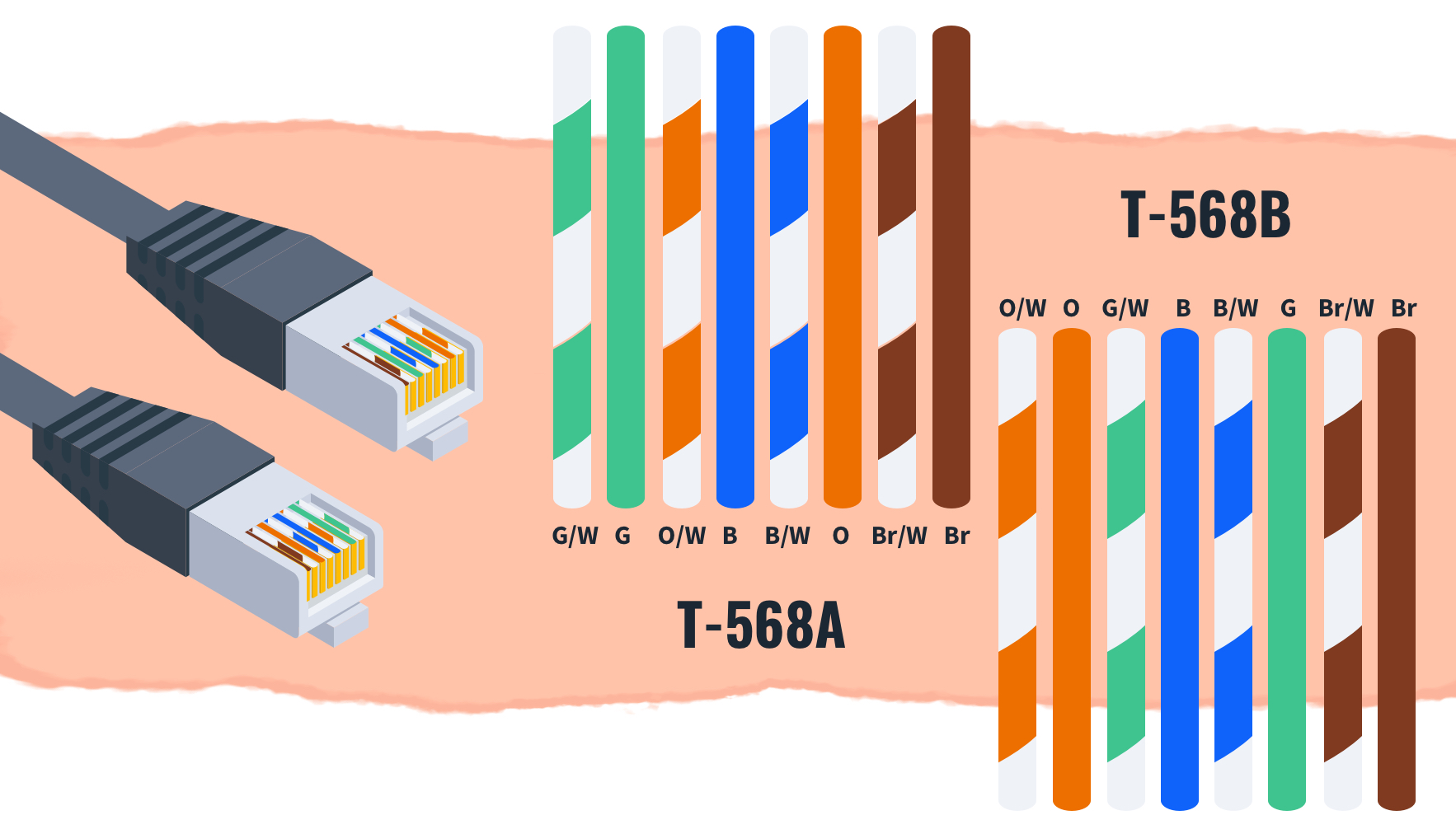

T568A (Chuẩn A) và T568B (Chuẩn B) là hai chuẩn bấm cáp quốc tế thông dụng, điểm khác biệt giữa là vị trí của các dây trong đầu bấm cáp. Hình dưới đây mô tả thứ tự màu của 2 chuẩn T568A và T568B

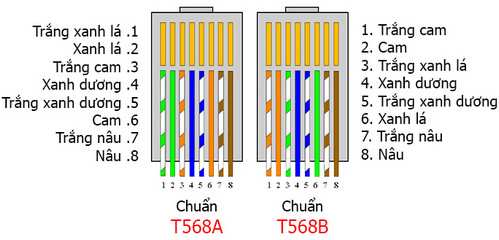

Hình. Thứ tự màu 2 chuẩn bấm cáp mạng

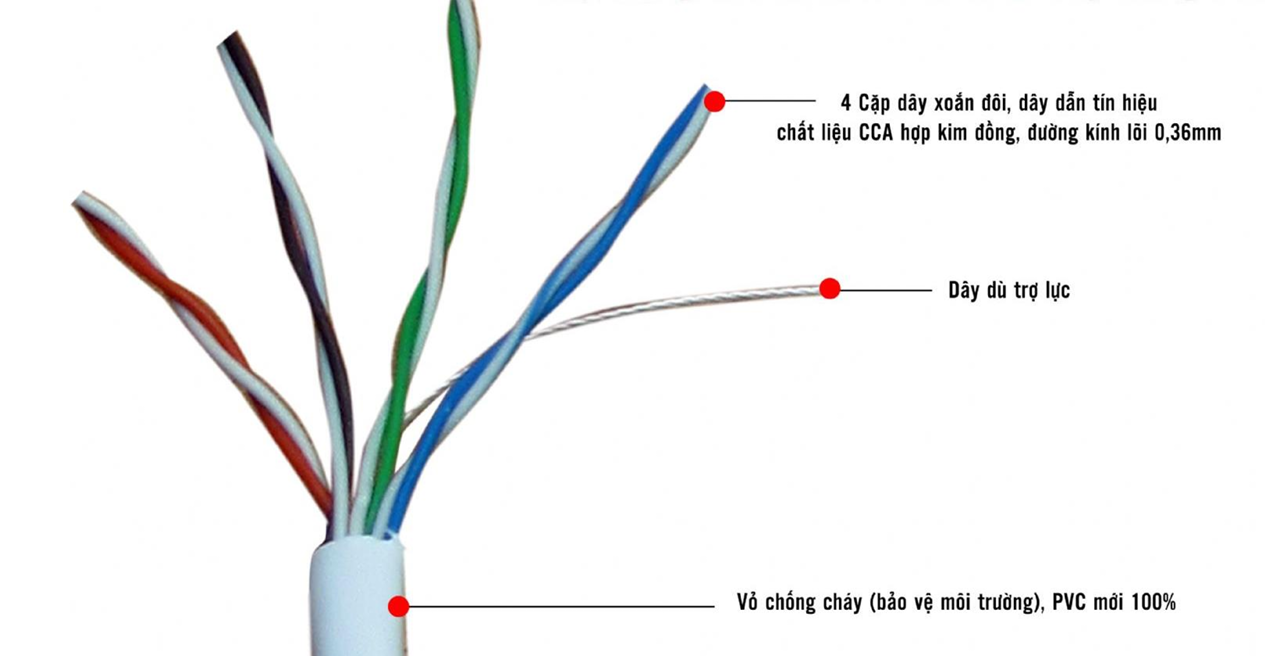

Trong một dây cáp đạt chuẩn qui định bao gồm tám sợi dây đồng, trong đó mỗi hai sợi xoắn với nhau thành từng cặp theo qui định: (nâu - trắng nâu) (cam - trắng cam) (xanh lá - trắng xanh lá) (xanh dương - trắng xanh dương) và 1 sợi dây kẽm/nilon

Hình. Cấu trúc dây cáp mạng RJ45

2. Thực hành bấm cáp

Sinh viên thực hành bấm cáp chéo, với một đầu cáp chuẩn A và một đầu cáp chuẩn B

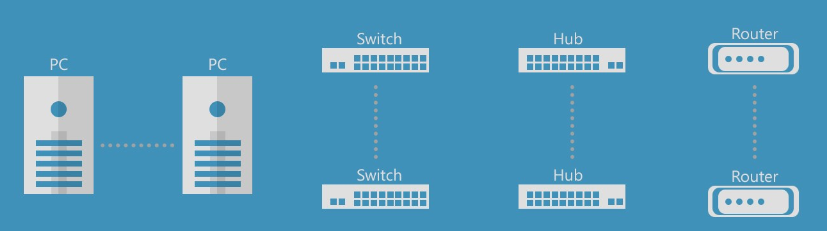

Cáp chéo: bấm 1 đầu cáp theo chuẩn T568A và 1 đầu theo chuẩn T568B. Kiểu này dùng để nối 2 thiết bị cùng loại lại với nhau
Ví dụ: PC + PC, Switch + Switch,…




Thực hiện các bước sau:

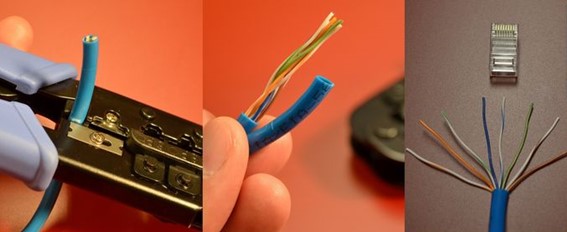

 • Bước 1: Dùng kìm hoặc kéo tuốt vỏ đầu cáp, chú ý để dư khoảng 3-4 cm để xếp cáp dễ hơn

 • Bước 2: Gỡ các đầu xoắn và xếp theo thứ tự gợi ý sau:

Trắng cam - Cam – Trắng xanh dương - Xanh dương – Trắng xanh lá - Xanh lá – Trắng nâu - Nâu

 • Bước 3: Để có được chuẩn B, đổi chỗ dây trắng xanh lá và dây trắng xanh dương cho nhau. Ta có:

Trắng cam - Cam – Trắng xanh lá - Xanh dương – Trắng xanh dương - Xanh lá – Trắng nâu - Nâu

 • Bước 4:Xếp các dây gần sát nhau và dùng kìm cắt cho thật bằng, chú ý cắt dứt khoát. Chú ý đo sao cho phần dây cáp còn vỏ đi vào khoảng 1/3 đầu cáp để cố định chắc chắn đầu cáp và dây cáp

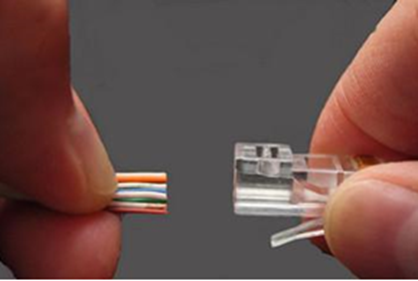

 • Bước 5: Đút dây cáp theo đúng thứ tự vào đầu cáp thật sâu để các đầu dây chạm lõi đồng

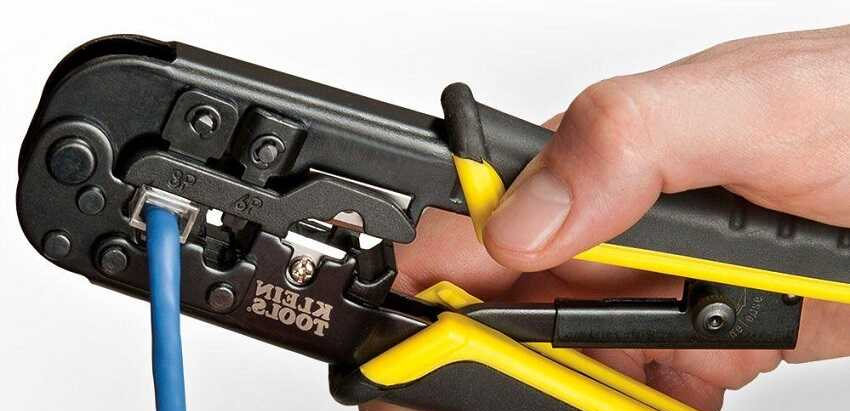

 • Bước 6: Đưa đầu cáp vào kìm, sau đó bấm mạnh vừa phải nhưng dứt khoát

 • Bước 7: Tiến hành bấm đầu cáp còn lại tương tự các bước trên. Với cáp chéo, nếu đã bấm theo chuẩn B, đầu còn lại bấm theo chuẩn A:

Trắng xanh lá – Xanh lá – Trắng cam – Xanh dương – Trắng xanh dương – Cam – Trắng nâu - Nâu


3. Kết nối 2 máy tính bằng cáp RJ45 để chia sẻ dữ liệu

Sinh viên dùng cáp kết nối hai máy tính và chia sẻ file với nhau

Sau khi bấm và kiểm tra cáp thành công, tiến hành dùng cáp để kết nối 2 máy tính và chia sẻ file với nhau. Giả sử có 2 máy tính A và B sử dụng hệ điều hành Windows.

Thực hiện các bước sau:
 • Bước 1: Dùng cáp kết nối 2 máy tính với nhau qua cổng LAN với đầu RJ45
 • Bước 2: Thay đổi địa chỉ IP của máy A và B thành IP tĩnh.
  Gợi ý: Click chuột phải vào Network icon, sau đó chọn Network and Sharing Center
 • Bước 3: Chọn kết nối LAN đang sử dụng > Ethernet > Chọn Properties
 • Bước 4: Chọn Internet Protocol version 4
 • Bước 5: Đặt địa chỉ IP như mong muốn
  Lưu ý: IP phải nằm trong dãy IP Private (IP dùng riêng cho mạng nội bộ)
 Ví dụ:
   10.0.0.0 - 10.255.255.255
  172.16.0.0 - 172.31.255.255
  192.168.0.0 - 192.168.255.255
 Để 2 máy kết nối được với nhau thì cần có 2 IP cùng lớp mạng, giả sử cùng thuộc lớp mạng 192.168.1.x
 Ví dụ máy A đặt IP = 192.168.1.11 - Máy B đặt IP = 192.168.1.22

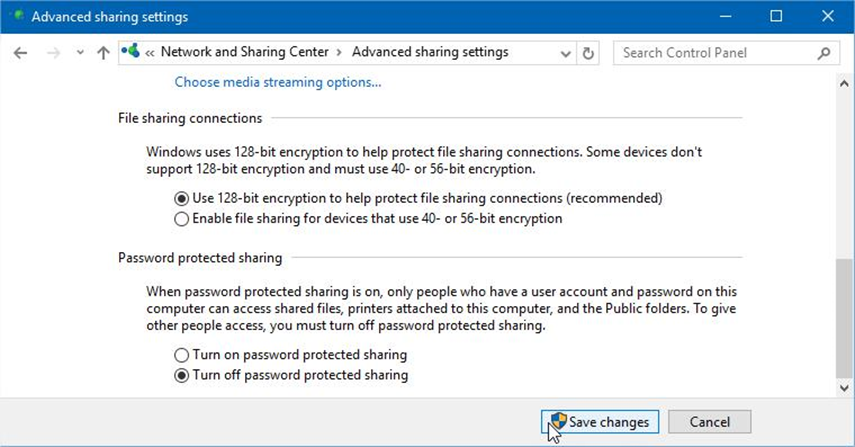

 • Bước 6: Ở máy muốn chia sẻ file, thực hiện tắt chế độ bảo vệ bằng mật khẩu.
  Chọn Change advanced sharing settings
  Chọn All networks và tắt chế độ Password protected sharing

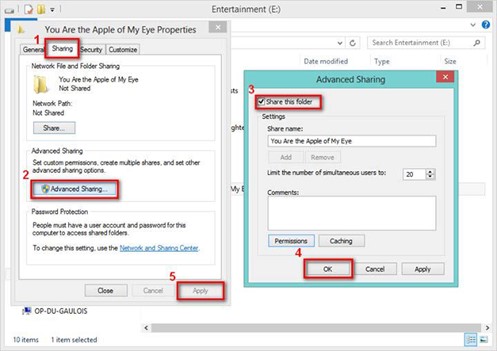

 • Bước 7: Cấu hình cho tài nguyên cần chia sẻ
  Chọn thư mục/tài nguyên cần share
  Click phải chọn Properties > Chọn Sharing > Advanced Sharing > Chọn Share this folder và chọn OK

 • Bước 8: Máy B chỉ cần mở Windows Explorer, và truy cập theo đường dẫn dạng \\192.168.1.11 (IP của máy A) là có thể truy cập được các file của máy B vừa chia sẻ.

C. Yêu cầu và Đánh giá

1. Yêu cầu

2. Đánh giá

GVTH sẽ kiểm tra dây cáp đã bấm bằng thiết bị test và đánh giá kết quả
